圆锥制砂机

圆锥制砂机

圆锥制砂机简称冲击破,用于各种矿石的细破

进料粒度:≤560mm

生产能力:36-2181t/h

处理物料:河卵石,砂岩,煤矸石,混凝土骨料,石英砂等物料。

免费获取报价免费获取报价
24小时免费咨询热线 13629845333

产品介绍

圆锥制砂机使用于中、细碎普氏硬度f≤5-16中等以上硬度的各种矿石和岩石。圆锥破碎机分粗碎圆锥破碎机、中碎圆锥制砂机和细碎圆锥制砂机三种,破碎腔型式由矿石用途决定,标准型运用于中碎;中型适用于中细碎;短头型适用于细碎。

应用领域

圆锥制砂机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等,具有破碎比大、效率高、产品粒度均匀,耗能低等特点。

工作原理

突出优势

1、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀,使用寿命非常长,质量十分可靠,更加的经久耐用,是目前市场上使用寿命较长的破碎设备。

2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低,总的运行成本少。

3、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产效率非常高。

4、本系列圆锥式破碎机采用干油或者水两种密封方式,使灰尘杂质无法进入机体内,从而保证了润滑油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转更加可靠。

5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。

工作原理

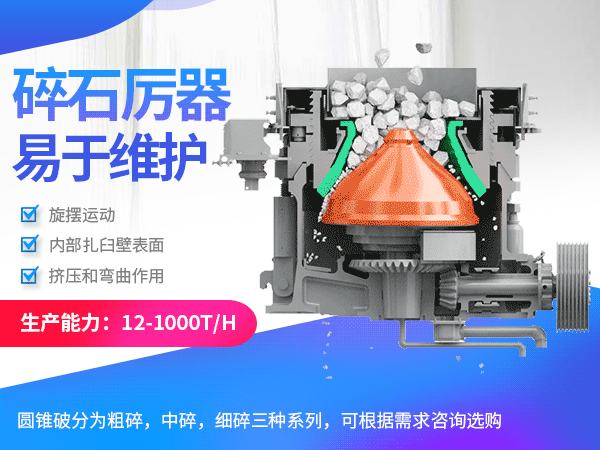

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动,从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

技术参数

规格 型号
破碎锥大端直径
(mm)
较大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t)
外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P 30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P 55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P 110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P 160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P 280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
